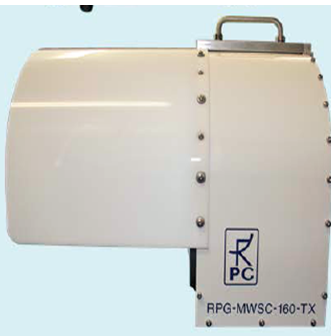

RPG-MWSC-160微波闪烁仪

作者: 天诺基业时间:2019.08.06

产品概述

地气间动量、热量和水分交换对大气的动力热力过程起着十分重要的作用。了解这些过程,尤其是定量了解是感热通量和潜热通量, 对天气气候预报、水循环过程分析、农业和水资源管理等意义重大。传统的观测热通量的方法主要有涡动相关方法、波文比—能量平衡方法和空气动力学方法,然而其尺度通常仅是单点或斑块尺度。闪烁仪的测量尺度可与地表通量遥感估算模型或陆面过程模型、水文模型等像元或网格尺度相匹配,因此成为模型验证的最佳地面通量观测仪器。

荷兰 Kipp & Zonen 公司推出的 LAS Mk II 大孔径闪烁仪(Large Aperture Scintillometer), 发射波长为近红外波段(850 nm),在此波长下,闪烁仪主要对由于大气中温度引起的波动较为敏感,因此可有其计算 100 m 至 4.5 km 范围内的平均感热通量。 其测量尺度与大气模式的网格尺度,以及卫星遥感的像元尺度,匹配较好。然而 LAS 的测量无法直接获得潜热通量,其计算需要结合能量平衡法。

德国 RPG 公司推出的 MWSC 160 微波闪烁仪,发射波长为毫米(mm)波段,此波长对于大气中温度和水汽的波动较为敏感,因此在结合 LAS 使用的情况下,可以获得在同一路径下的显热和潜热通量。这种直接获得感热通量和显热通量的方法又称为双波长闪烁仪法,英文名称为 Optical-MicrowaveScintillometer, 即 OMS 系统。



应用

  可输出参数大气折射率 Cn2,是研究边界层湍流特征的重要指标

  单独使用 LAS Mk II,可直接测量感热通量 (H)

  LAS Mk II 结合 MWSC 160,可直接测量感热通量 (H)以及蒸散 (潜热通量,LvE)

  加装气象站设备,同时测量风速、温度和大气压力值等

  测量参数可应用于农业、气象、水文、天气预报、能量平衡等领域



技术参数

指标

LAS MKII 参数

MWSC 160 参数

路径长度

100-1000 m10 cm 口径);

250-4500 m15 cm 口径

1-10 km

波长/频率

850 nm

160.8 GHz (λ =1.86 cm)

望远镜类型

10 cm/15 cm

300 mm 口径卡塞格伦式望远镜

探测带宽

6.5-7 kHz

10 kHz

供电要求

12 V DC

12 V DC

耗电

6W(不含加热情况下)

35W (含加热情况下)

50 W(含加热)

数据处理

内置数据采集器,实现 Cn2、感热通量和

其他参数的内部处理

自带光纤,将自身以及 LAS 的数据导入控

制电脑内,使用先进的软件处理数据,实

Cn2、感热通量和潜热通量的数据获得

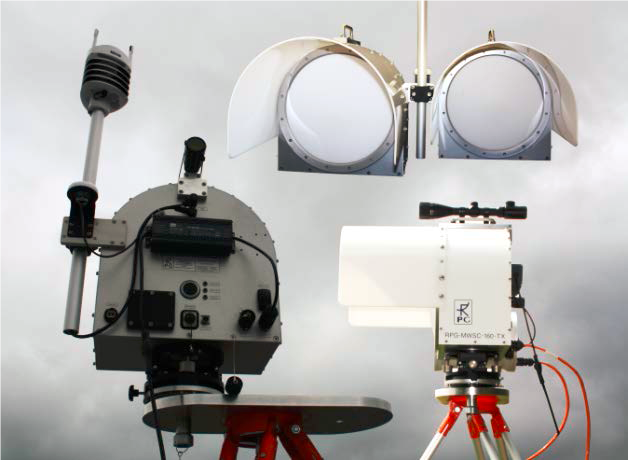

OMS 系统

测量指标

配置方案

蒸散和感热通量

(气象数据采用测量值,直接测量感热和潜热通量)

LAS MK II

MWSC 160

WXT530自动气象站
