产品概述

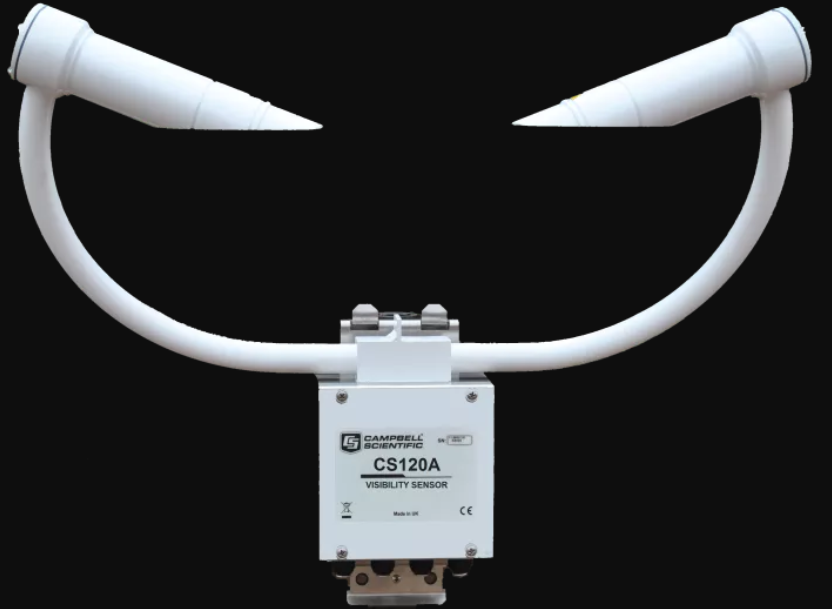

CS120A与CS125作为红外前散射能见度与当前天气传感器，即可单独使用，也可配合自动气象站使用。二者均采用行业盛行的前向散射系统进行能见度测量，42°散射角可在雾雪天气条件下对 MOR（大气可观测距离）进行精确观测

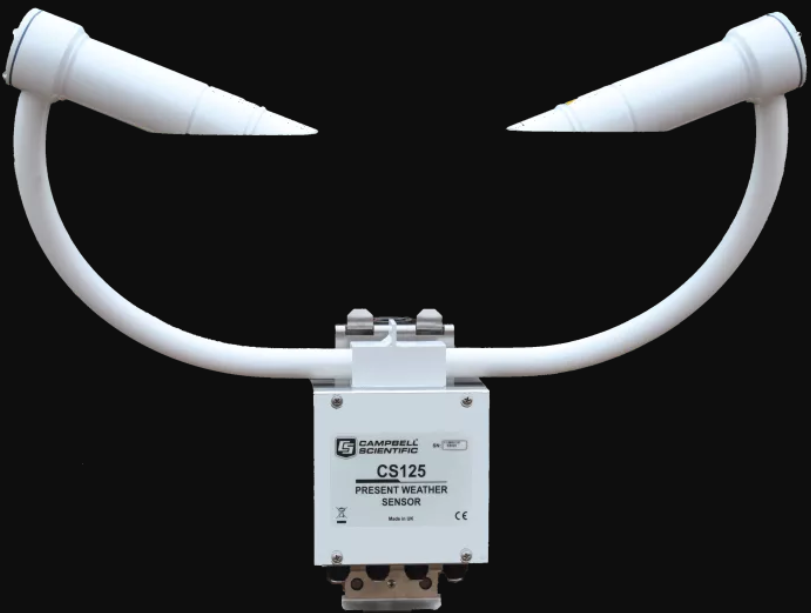

CS125可通过散射特性与沉降速度有效分辨沉降颗粒的类型，结合温度测量从而实现天气类型的有效判读。其下指向光学镜头降低了光学系统污染以及雪水堆积造成的潜在隐患2 有效屏蔽了乱流风或热流对样品采集的影响。
CS125 还能够记录观测准确可靠的当前天气参数，甚至包括降水强度、累积降水等气象数据。传感器均采用连续高速采样，有效降低了混合天气条件以及雨、雹等非连续信号天气条件下的观测误差，同时也确保了在相对稳定的雾、薄雾条件下读值稳定而可靠。两类传感器对来自可见光和红外光的抗干扰性均很强，往往这些可见光和红外光常用作风机上的障碍物标识。
根据需要，传感器也可设置成低频采样以降低功耗。传感器标配有镜头低功耗防结露加热器以及防结冰加热器（功耗略高）。自加热控制可确保传感器全天候工作，为了降低功耗也可关闭该功能。传感器可连续监测自身工作状态并报告故障以及镜头污染情况。同时还提供有两种用户可配置的告警输出。
CS125 可匹配一个 CS215 温度和相对湿度传感器，协助传感器有效分辨沉降物类型，并实时传送相对湿度信息。CS120A 和 CS125 均符合 ICAO 和 CAA 规范，满足且优于所有的建议以及指标（包括：ICAO9837，ICAO Annex 3，CAP437，CAP670 以及 CAP746）。该传感器已经通过 Deutscher Wetterdienst（德国气象协会）验证，授权应用于 506/04（飞机障碍物识别的通用法规）规定的风机障碍灯系统的控制。
应用领域
• 道路气象
• 机场能见度与跑道视程
• 自动气象站
• 风力发电
优势特点
• 高性能能见度与当前天气传感器，且价格经济实惠
• 采用行业盛行的 42°散射角对所有沉降类型可确保具有
• 良好的 MOR 观测
• 配备防结露以及镜头加热器，可全天候工作
• CS125 可记录观测当前天气以及累积降水信息
• RS232/RS485 以及逻辑电平告警输出
• 校准可选套件使校准工作简便易行
• 可野外校准
• 低功耗 — 适于远程应用
• 故障 / 镜头污染自动探测
• 采样区不受设备安装以及电气机箱的影响
工作参数
能见度
最大能见度观测：75 公里（约 47 英里）
最小能见度观测：5 米（16.4 英尺）
精度：＜ 600 米 ±8%
600 – 10,000 米 ±10%
10,000 – 15,000 米 ±15%
15,000 – 75,000 米 ±20%
分辨率：1 米
工作温度：-25 ～ +60℃
扩展工作温度：-40 ～ +70℃（可选）
工作湿度：0 … 100%
风速：最大 60 米 / 秒
传感器密封等级：IP66
传感器加热头阈值： < 35℃ ( 加热器开启
> 40℃ ( 加热器关闭 )
< 5℃ ( 加热器罩开启 )
> 15℃ ( 加热器罩关闭 )
仅 CS125 具备
当前天气：根据 WMO 代码表 4680 输出 56 种 SYNOP
当前天气代码，与 WMO 代码表 4678 相关的 METAR
代码以及 NWS 代码。
累积降水观测范围：0-999.9 mm
累积降水观测精度：20%
累积降水观测分辨率：0.1 mm
降水强度观测范围：0-999.9 mm
降水强度观测精度：20%
降水强度观测分辨率：0.1 mm
当前天气检测阀值：0.05 mm/h
结构参数
传感器重量：约 3 公斤（取决安装系统）
传感器尺寸（包括安装件）：
H 540mm×W640mm×D246mm
安装：不锈钢 V 型拴夹杆（直径 32mm ～ 52.5mm）
光学安装杆，适于将采样区置于 WMO 推荐的 1.5 米的位置
脆性桅杆，满足 ICAO 的推荐标准（一般将采样区置于 2.5 米处位置）
电气参数
供电电压：7-30VDC（装配 CS215 情况下，CS125 供电为7-28VDC）
镜头加热器供电电压：24VD 或 24VAC
镜头加热器功率：2×30 Watts，共计 60Watts
防结露加热器功率：2×0.6 Watts，共计 1.4Watts
全系统功率：＜ 3 Watts（连续采样，包括防结露加热器开启）
可选电池备份供电
为特殊需求可提供相应接头而非引线
低压断电设置可防止电池损坏
接口参数
串行接口：RS232 或 RS485
串行数据速率：1200 – 115,200 bps（默认速率：38,400bps）
告警输出：2×0 – 5V 输出，32mA（最大）
光学参数
发射光频率：850nm
镜头防污染探测电路以 1 秒间隔对发射器和探测器镜头污染/ 堆积情况进行检测。传感器可配置校准级别为低以对应轻
微正常的视窗污染情况。
光源稳定性控制可确保在温差变化较大以及传感器老化情况下光学系统的稳定工作，以 1 秒间隔进行纠偏。
附件
CS125 配备的 CS215 温湿度传感器以及 RAD10 防辐射罩
高精 CS120A/CS125 校准设备，可在宽温环境下工作
WMO 标准光学桅杆
航空专用 ICAO 标准脆性桅杆
维修线缆
以太网转换器以及调制解调器
